Mineralguss im 3D-Druck
Analyse des Einsatzes von Mineralguss im 3D-Drucker-Maschinenbau

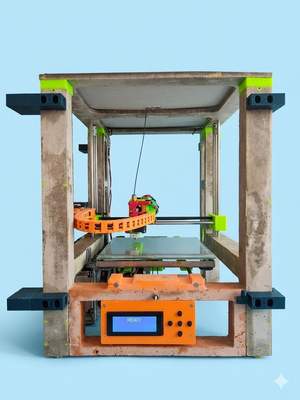

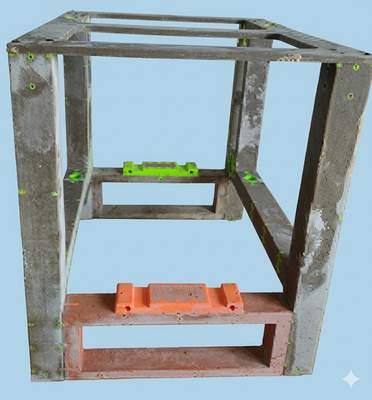

Die Verwendung von Mineralguss (Polymerbeton) als Rahmenmaterial markiert einen Übergang von den im Consumer-Bereich dominierenden Aluminiumprofil-Konstruktionen hin zum industriellen Werkzeugmaschinenbau. Während Aluminiumprofile prozessbedingte Schwingungen begünstigen, bietet Mineralguss werkstoffspezifische Vorteile, die insbesondere bei hohen Beschleunigungswerten und engen Toleranzvorgaben prozesskritisch sind.
1. Werkstoffmechanische Eigenschaften
Der primäre Vorteil von
Die Verwendung von Mineralguss (Polymerbeton) als Rahmenmaterial markiert einen Übergang von den im Consumer-Bereich dominierenden Aluminiumprofil-Konstruktionen hin zum industriellen Werkzeugmaschinenbau. Während Aluminiumprofile prozessbedingte Schwingungen begünstigen, bietet Mineralguss werkstoffspezifische Vorteile, die insbesondere bei hohen Beschleunigungswerten und engen Toleranzvorgaben prozesskritisch sind.
1. Werkstoffmechanische Eigenschaften
Der primäre Vorteil von
Mineralguss gegenüber metallischen Werkstoffen liegt in der signifikant höheren inneren Dämpfung.
• Vibrationsabsorption: Mineralguss besitzt ein bis zu zehnfach höheres Dämpfungsvermögen als Grauguss oder Aluminium. Kinetische Energie, die durch hochdynamische Richtungswechsel des Druckkopfes entsteht, wird innerhalb der Epoxidharz-Matrix effizient in Wärme umgewandelt. Dies unterdrückt Artefakte wie Ghosting oder Ringing auf der Bauteiloberfläche.
• Thermische Stabilität: Aufgrund der geringen Wärmeleitfähigkeit und hohen thermischen Trägheit reagiert das Chassis unempfindlich auf kurzfristige Schwankungen der Umgebungstemperatur. Dies gewährleistet eine hohe geometrische Konstanz und Langzeitstabilität der Kalibrierung.
• Systemsteifigkeit durch Masse: Die hohe Dichte des Verbundwerkstoffes sorgt für eine massive Basis. Die daraus resultierende Absenkung des Schwerpunkts stabilisiert das Gesamtsystem gegen induzierte Schwingungen.
2. Synergie zwischen Rahmensteifigkeit und Kinematik
Ein verwindungssteifer Rahmen ist die Voraussetzung, um die Präzision hochwertiger Führungssysteme verlustfrei auf den Werkzeugmittelpunkt (TCP) zu übertragen.
• Präzision der Linearsysteme: Durch die Minimierung elastischer Verformungen im Rahmen können Profilschienenführungen mit hoher Vorspannung und minimalem Spiel betrieben werden. Die Positioniergenauigkeit wird somit nicht durch die mechanische Nachgiebigkeit der Tragstruktur limitiert.
• Erhöhung der geometrischen Auflösung: Die Reduktion der Schwingungsamplituden ermöglicht den prozesssicheren Einsatz von Düsendurchmessern $< 0,4\text{ mm}$. Da die mechanische Störgröße (Vibration) unterhalb der angestrebten Strukturbreite liegt, lassen sich feinste Details ohne Überlagerungseffekte abbilden.
3. Steigerung der Prozesseeffizienz
Die mechanische Stabilität des Rahmens erlaubt eine Optimierung der Extrusionsparameter und Bewegungsalgorithmen.
• Präzision der Filamentförderung: Moderne Extrusionssysteme arbeiten nahezu schlupffrei. In schwingungsanfälligen Systemen wird diese Präzision durch mechanische Resonanzen nivelliert, was oft einen Kompromiss zwischen Druckgeschwindigkeit und Oberflächenqualität erzwingt. Ein massiver Verbundrahmen eliminiert diese Störgröße. Das Produkt aus mittlerer Geschwindigkeit und Fertigungsgenauigkeit (Präzisions-Geschwindigkeits-Faktor) steigt dadurch erheblich an, was in der Praxis eine signifikante Reduktion der Gesamtdruckzeit ermöglicht.
• Volumenstrom und Dynamik: Die erhöhte Rahmensteifigkeit erlaubt höhere Beschleunigungswerte (gemessen in mm/s^2). Dadurch wird die Zielgeschwindigkeit schneller erreicht und über einen größeren Anteil des Verfahrweges gehalten, was den effektiven Volumenstrom maximiert.
4. Wirtschaftliche und technische Bewertung
Die Implementierung von Mineralguss optimiert die Kosten-Nutzen-Relation im professionellen Einsatz:
• Erhöhung der Gutteilquote: Die hohe Reproduzierbarkeit der mechanischen Abläufe minimiert den Ausschuss, insbesondere bei großformatigen oder zeitintensiven Fertigungsprozessen.
• Wartungsarmut: Im Gegensatz zu verschraubten Aluminiumkonstruktionen unterliegt Mineralguss keinen Setzungserscheinungen durch Vibrationen. Dies führt zu einer hohen Konstanz der geometrischen Ausrichtung und verlängert die Rekalibrierungsintervalle.
• Erweitertes Anwendungsspektrum: Die Prozesssicherheit bei engen Toleranzen ermöglicht Anwendungen in der Feinmechanik und im funktionalen Prototypenbau, die zuvor industriellen High-End-Anlagen vorbehalten waren.
Fazit: Der Einsatz von Mineralguss transformiert den 3D-Drucker von einer elastischen Rahmenkonstruktion hin zu einer steifen Werkzeugmaschinen-Architektur. Diese strukturelle Integrität ist notwendig, um die physikalischen Leistungsgrenzen moderner Antriebs- und Steuerungstechnik vollumfänglich auszuschöpfen.
